车载TBOX是车辆网联系统的核心部件，主要负责车辆与云端、车辆与手机之间的数据通信，支持远程控制、诊断、蓝牙钥匙和OTA升级等功能，其测试需涵盖功能、性能、安全及可靠性等关键方面。
一、TBOX简介

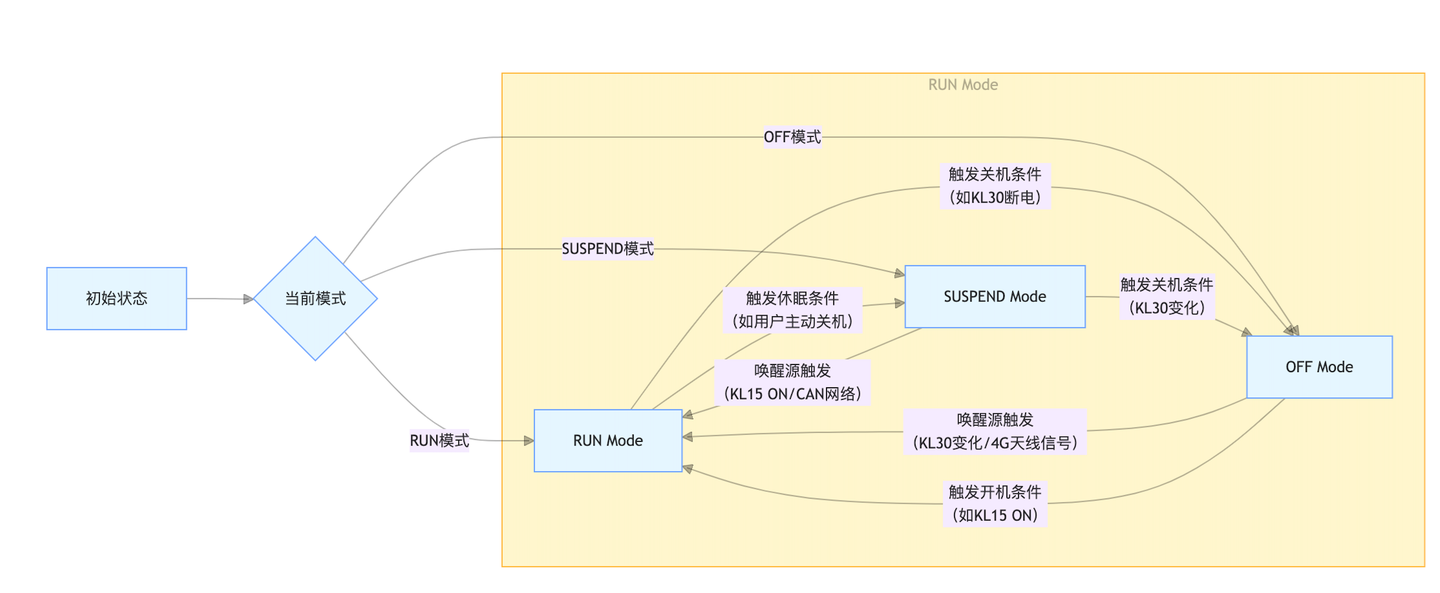

1、TBOX电源模式
下面是常见TBOX的三种电源模式，实际模式数量和切换逻辑需结合具体硬件设计和项目需求调整。
1）RUN Mode（运行模式）
状态：所有硬件模块正常工作，功能全开。
切换逻辑：
- 可通过休眠条件（如用户主动关机）切换至SUSPEND 模式。
- 可通过关机条件（如KL30电源断开）切换至OFF模式。
2）SUSPEND Mode（挂起模式）
状态：硬件模块正常供电，4G网络待机，可被KL15 ON或CAN网络信号唤醒。
切换逻辑：
- 被唤醒源触发后，返回 RUN 模式。
- 若检测到KL30电源变化（如断电），切换至OFF模式。
3）OFF Mode（关机模式）
状态：4G模块断电，其他硬件保持供电，MCU待机，可被 KL30电源变化或4G天线信号唤醒。
切换逻辑：
- 被唤醒源触发后，返回RUN模式。
- 若满足开机条件（如KL15上电），直接进入RUN模式。
二、测试内容
1）总线通信
- 测试环境：TBOX、桌面电源、CAN/CANFD接口卡
- 测试点：UDS诊断服务
- 测试环境：TBOX、桌面电源、以太网接口卡
- 测试点：UDS诊断服务
2）电源模式切换
- 测试环境：TBOX、桌面电源、高精度电流检测设备（10uA）
- 测试点：验证电源模式切换后的工作电流
3）无线通讯
- 测试环境：TBOX、桌面电源、衰减器、屏蔽箱
- 测试点：验证4G网络、蓝牙模块、GNSS在不同波段信号在弱网（弱信号）和无信号状态下的工作状态

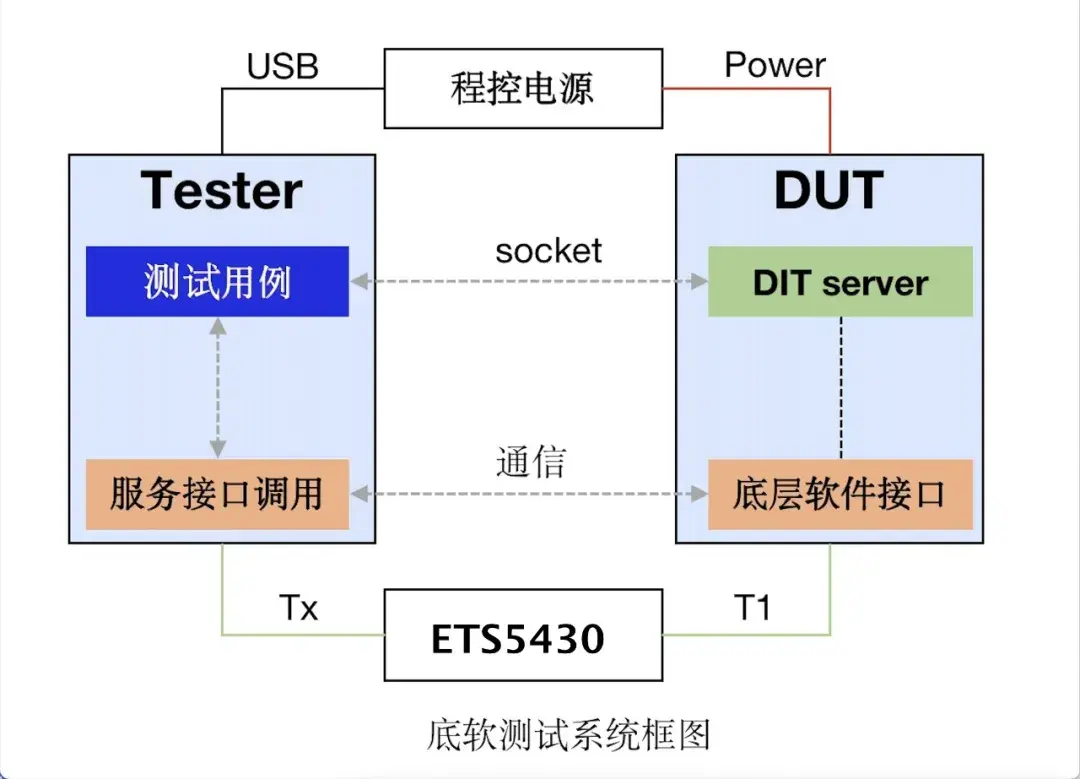

4）底软测试
- 测试环境：TBOX、桌面电源、以太网接口卡、测试上位机
- 测试点：验证底层软件接口和功能
5）云平台
- 测试环境：TBOX、桌面电源、USB连接线、测试上位机
- 测试点：结合云端数据、TBOX日志、tcpdump，验证OTA升级、远程诊断、埋点数据上传、预约出行等车云一体功能点6）手机控制
蓝牙钥匙：
- 测试环境：TBOX、桌面电源、手机、测试上位机、屏蔽箱、移动小车
- 测试点：1. 靠近车辆后，通过蓝牙钥匙连接并解锁车辆；2. 通过移动小车控制蓝牙钥匙距离测试；3. 通过屏蔽箱，屏蔽TBOX蓝牙信号，做蓝牙钥匙测试
远程备车、远程车控、远程查看：
- 测试环境：TBOX、桌面电源、手机、测试上位机
- 测试点：验证手机-云-车链路
7）ECALL
- 测试环境：TBOX、车机、桌面电源、仿真嘴、麦克风、上位机
- 测试点：硬线触发、总线触发救援功能、故障救援，验证ECALL主动拨打电话并接通，验证位置上报结果
- 三、车载TBOX性能测试设备
1）网络模拟设备
- 网络损伤仪（如Viavi SmartBits）：模拟2G/3G/4G/5G网络切换、丢包（0.1%-20%）、延迟（10ms-5s）等异常场景。
- 射频衰减器：构建4G/GPS弱信号环境，验证TBOX在弱信号下的通信质量。
- 射频屏蔽箱：构建GPS/蓝牙信号屏蔽环境，验证TBOX在无信号下的定位精度（偏差≤5米）。
2）环境测试设备
- 高低温试验箱（-40℃~150℃）：验证TBOX在极端温度下的启动成功率（≥99%）及SIM卡模块稳定性。
- 电磁兼容测试系统：施加200V/m脉冲干扰，检测CAN总线误码率（<10⁻⁶）及Wi-Fi射频功率衰减幅度。
3）电源波动仿真设备
- 程控电源：模拟TBOX供电电压波动（9-16V），测试电源管理模块的过压/欠压保护功能。
四、车载TBOX测试的法规要求
1）信息安全强制标准
- 需符合《汽车信息安全通用技术要求》（GB/T 39725-2020），要求TBOX实现双向身份认证、密钥动态更新及通信数据加密，防止非法设备接入车辆网络。
- 欧盟UNECE R155法规要求TBOX具备威胁检测与安全事件记录能力，并支持远程安全状态上报。
2）OTA升级合规性要求
3）数据隐私保护规范
- 需满足《个人信息保护法》及《汽车数据安全管理若干规定》，对VIN码、位置信息等敏感数据实施动态脱敏处理，且数据存储周期不得超过30天。
4）通信协议兼容性标准
- 必须支持《道路车辆车用通信控制器局域网（CAN）》（ISO 11898）及《车载以太网通信技术规范》（GB/T 28075-2022），确保与不同车型ECU的协议兼容。
